| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | Saibo |
| Numer modelu: | YX54-342 |
| Minimalne zamówienie: | 1 SET |
| Szczegóły pakowania: | Nadaje się do transportu morskiego |
| Czas dostawy: | 60 dni roboczych po otrzymaniu wpłaty |
| Możliwość Supply: | Negocjacje |
| Main Power: | 7.5kw servo motor | Hydraulic power: | 15kw |
|---|---|---|---|
| Steel thickness: | 0.4-0.6mm | Station: | 11 stations+4 stations of side rollers |
| Decoiler: | 3T hydraulic decoiler | Machine structure: | Wire electrode cutting |
| Machine frame: | 350H beam welding | Drive: | by gear box |
| Line speed: | About 6m/min | Diameter of shaft: | 76mm |
| High Light: | 7Maszyna do formowania rolki z pokrywą grzbietową o pojemności 0,5 kW,Maszyna do formowania rolki z zakryciem grzbietowym 6m/min |
||
Dane techniczne maszyny do formowania rolki z grzbietami
Maszyna do tworzenia grzbietów, która umożliwia wykonanie grzbietów odpowiednich do stalowych dachówek.
Oto kilka popularnych maszyn do grzbietu dla twojej referencji,zatrzymać do cięcia maszyny,prędkość pracy około 2-4 m/min.
standardowy grzbiet z płaską nogą, która musi być obcięta zgodnie z trapezoidalnymi arkuszami dachowymi podczas montażu/
specjalny grzbiet wycięty według trapezoidalnych blach dachowych,które mogą być łatwo mocowane na dachu bez dodatkowego cięcia podczas montażu, które znacznie poprawiają wydajność pracy i świetnie pasują do płyt dachowych wodoodpornych.
Maszyny do tworzenia czapek grzbietowych Saibo obejmują 3 tony ręcznego odwojownika, maszyny do tworzenia z cięciem postem, sterownika PLC, stację hydrauliczną, stolik biegowy.System sterowania Mitsubishi lub SiemensPozwalają użytkownikowi przyjazny, tylko umieścić w długości i kawałki, rolka formowania maszyny będzie działać automatycznie.
1Profil do odniesienia
2. Specyfikacja materiału
| - Nie, nie. | Specyfikacja materiału | |
1
| Odpowiedni materiał | PPGI |
2
| Szerokość surowca | 403 mm |
| 3 | Gęstość | 00,4-0,6 mm |
3. Szczegółowe parametry maszyny
| 1 | Rmateriał olejowy | ASTM1045 powierzchnia chromowana chromowaną |
| 2 | Stacja rolkowa | 7 stacji + 4 stacji rolników bocznych |
| 3 | Średnica wału | ¢65mm materiał: 40CR z hartowaniem |
| 4 | Struktura maszyny | Odcinek elektrody drutu |
| 5 | Ramka maszyny | Spawanie wiązki 350H |
| 6 | Tryb podawania | ręcznie |
| 7 | Silnik główny | 7serwomotor o mocy 0,5 kW |
| 8 | Elektrownia hydrauliczna | 15 kW |
| 9 | Materiał formy prasowej | Twardość Cr12, 58-62 HRC |
| 10 | Materiał kły i formy prasowej | Twardość Cr12, 58-62 HRC |
| 11 | System cięcia | cięcie hydrauliczne słupków |
| 12 | Odpowiedni materiał | Stal kolorowa, 0,4-0,6 mm |
| 13 | System napędowy | przez skrzynkę biegów |
| 14 | napięcie | 380V, 50HZ, 3P |

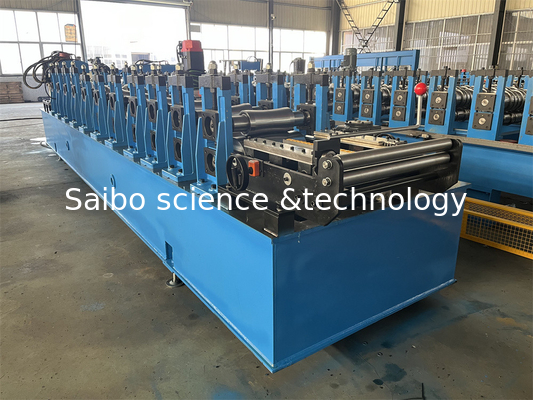

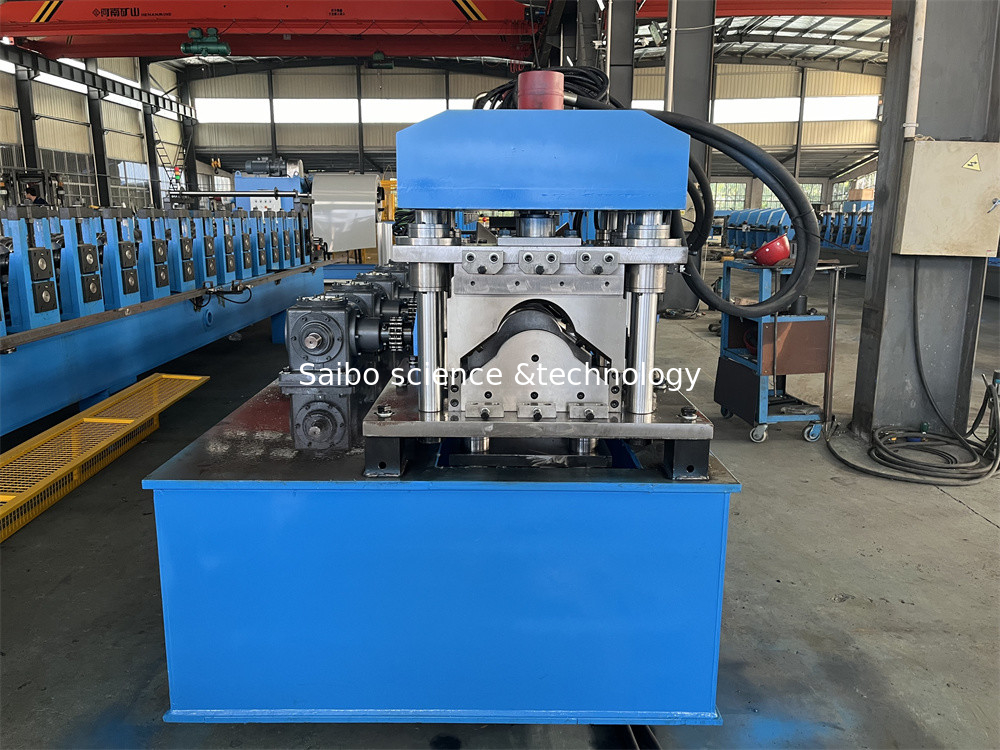

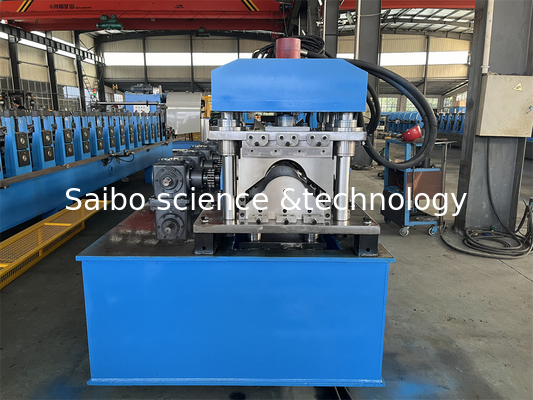

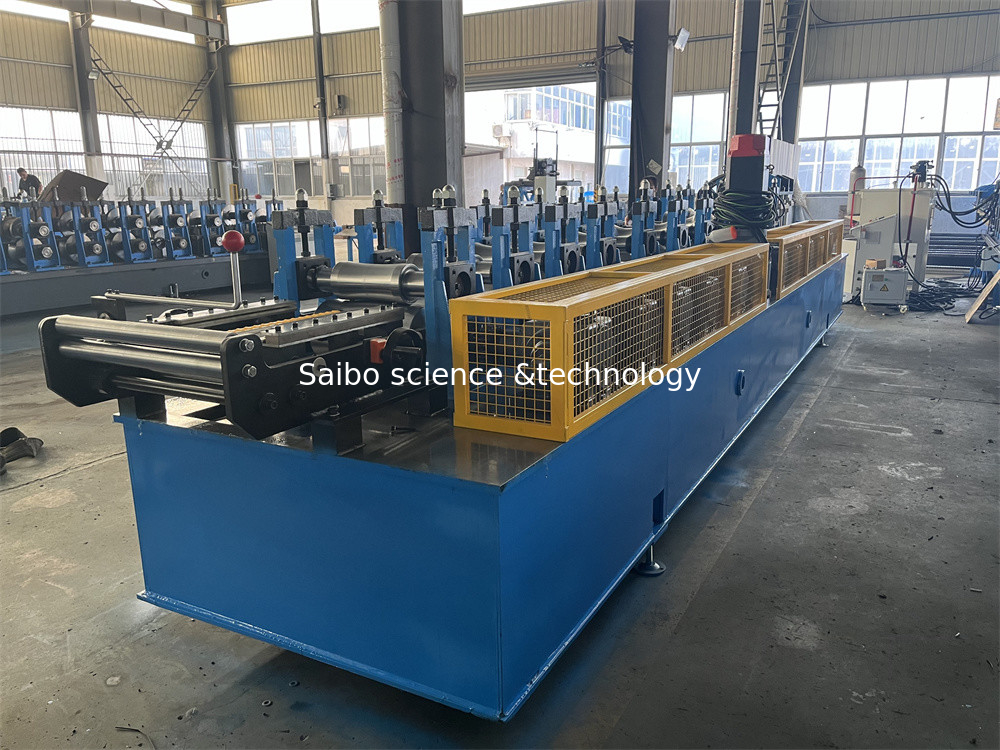

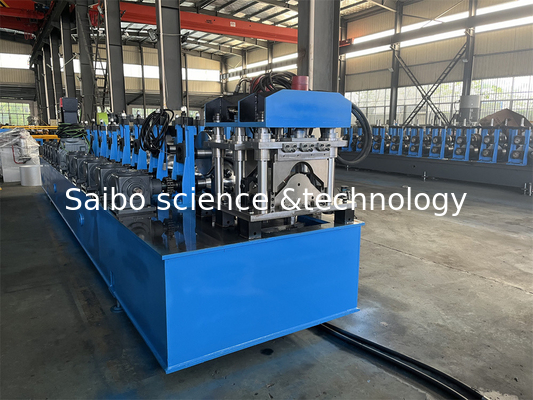

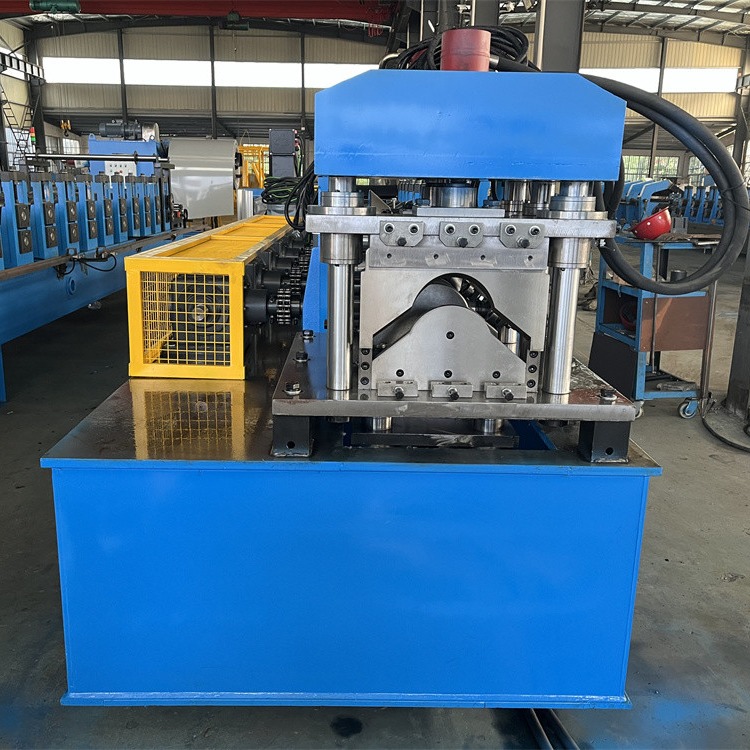

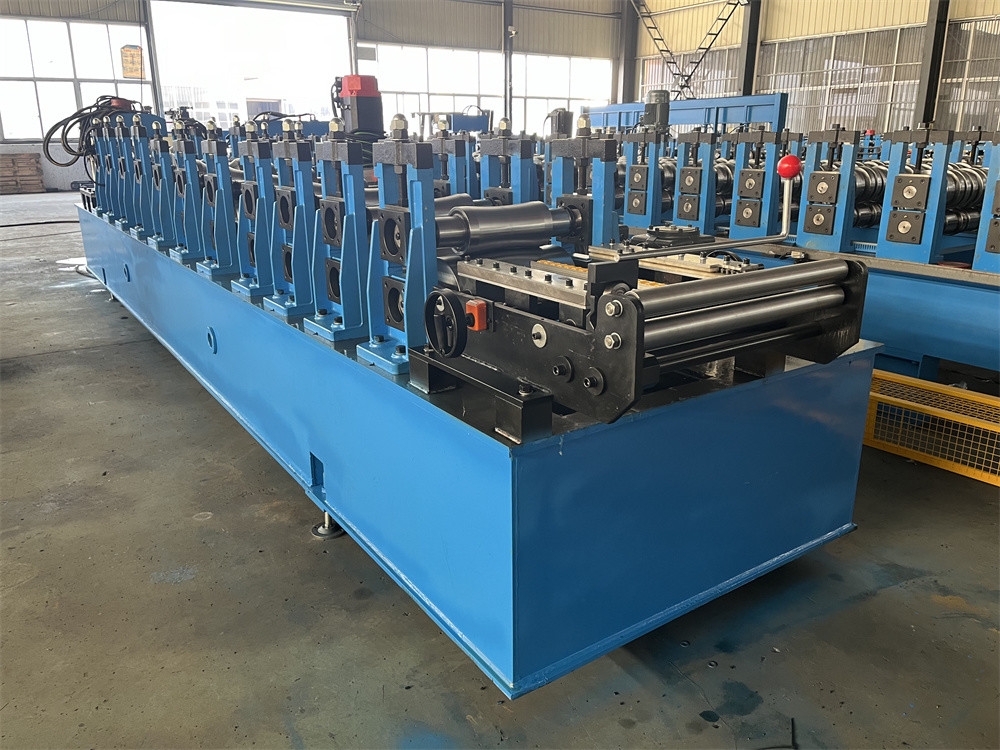

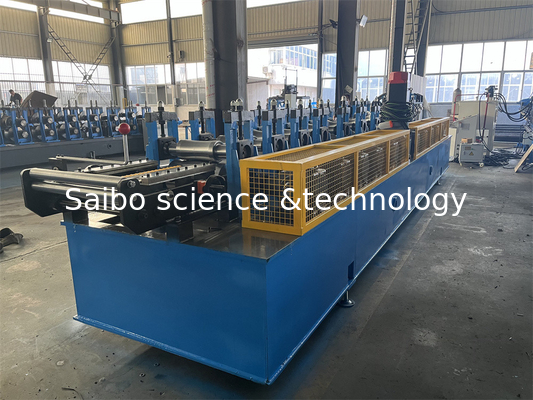

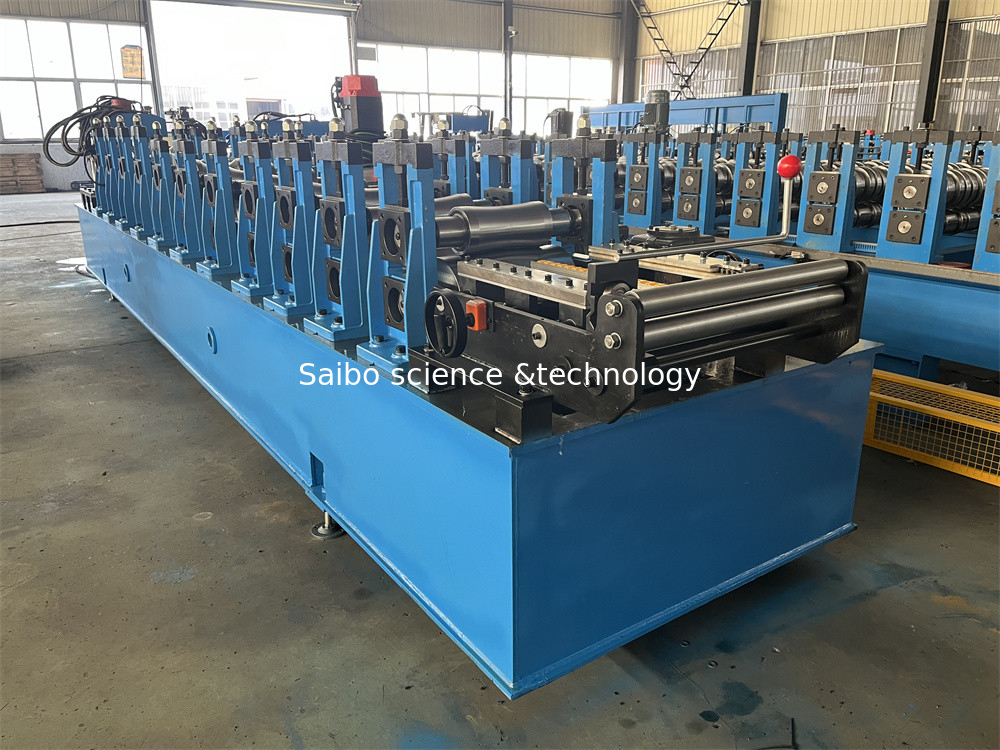

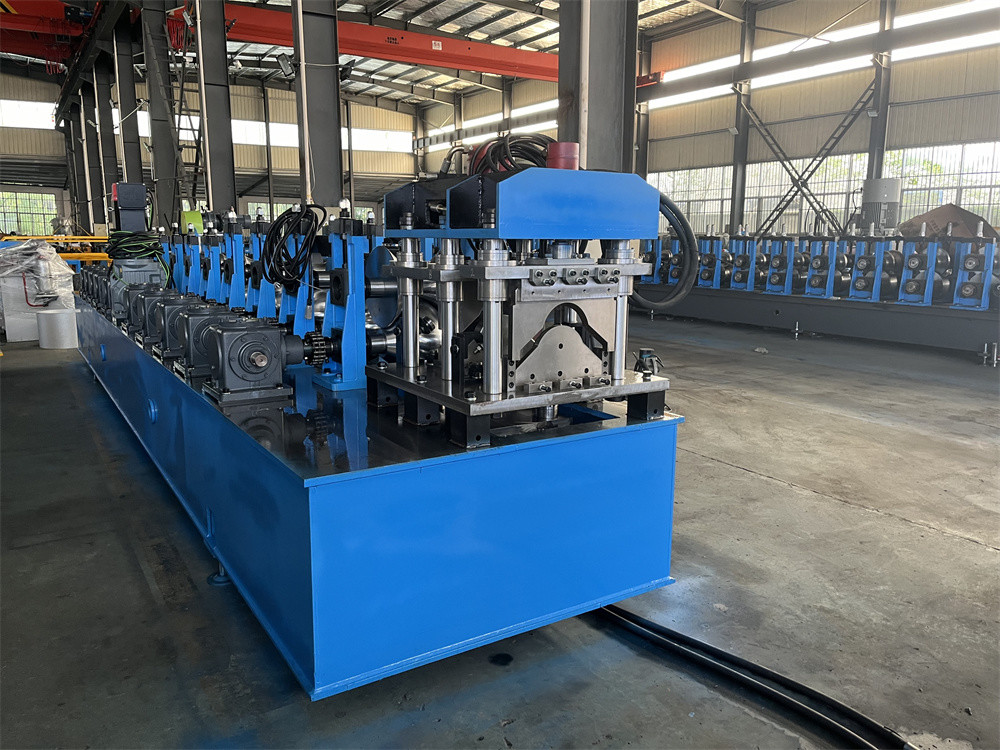

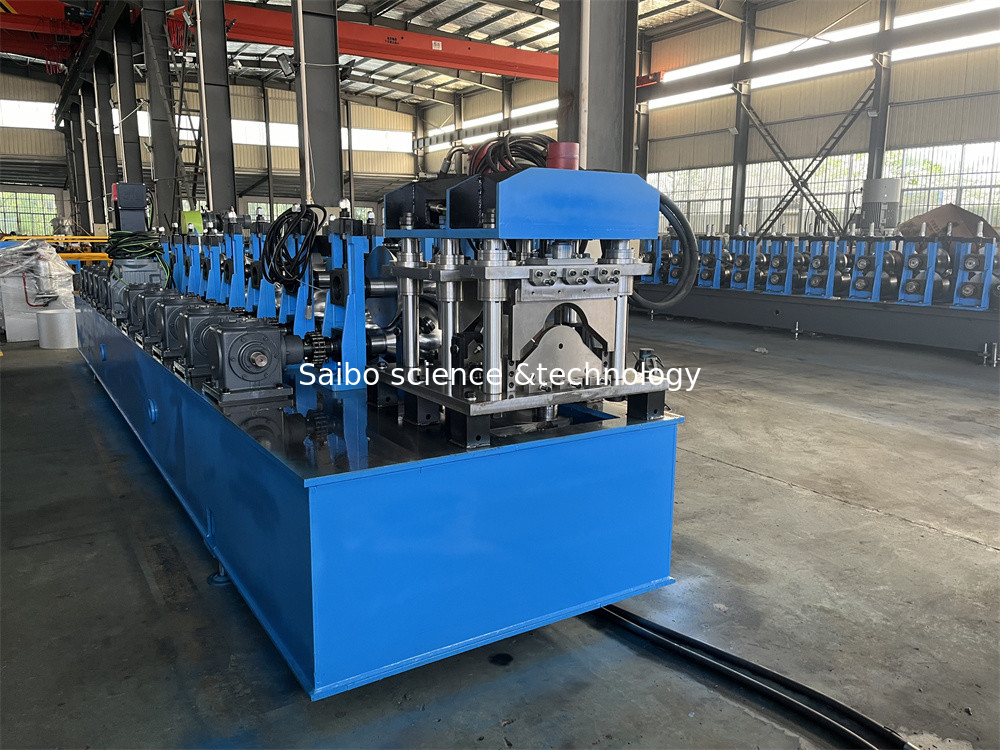

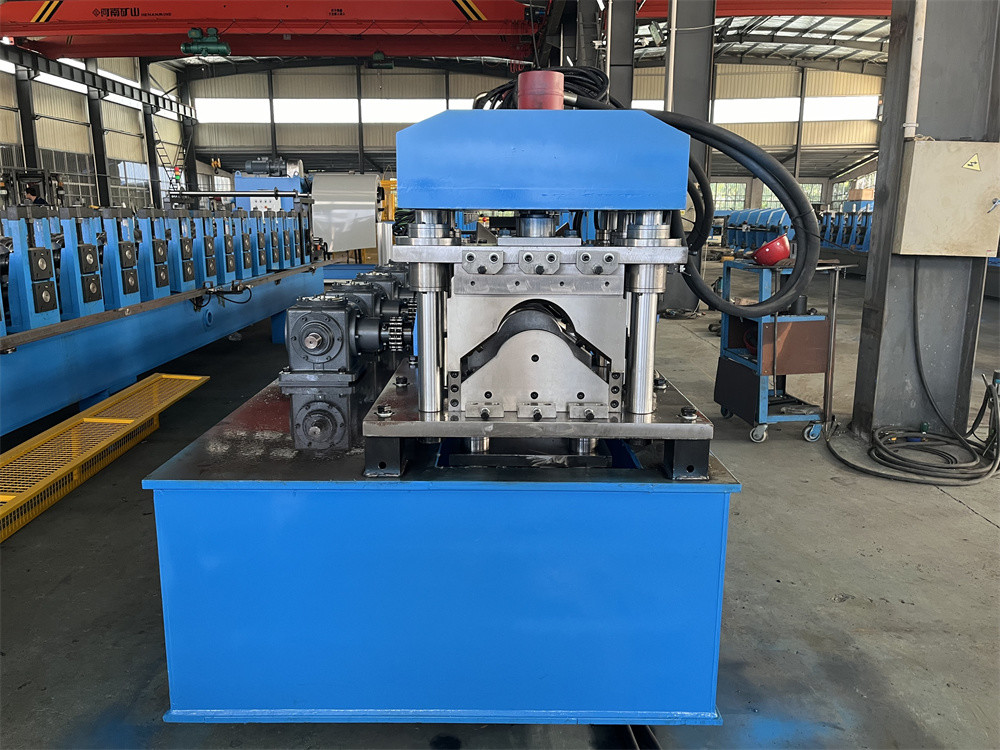

4- Zdjęcia do odniesienia.
5. Utrzymanie i bezpieczeństwo
1Powinno być tam drut ziemski niezależnie podłączony do ziemi.
2- Utrzymuj czystość wszystkich elementów elektrycznych.
3. Nie otwieraj drzwi skrzynki elektrycznej, z wyjątkiem czyszczenia i regulacji.
4Podczas codziennego czyszczenia sprawdzaj izolację i połączenia każdego elementu elektrycznego, upewnij się, że nie wytwarza się ciepła ani nie utlenia się.
5Maszyna: 380V/50HZ, części obsługujące: AC24V, Proszę zapoznać się z rysunkiem zasad elektrycznych i tabelą do obsługi.
6Nie modyfikuj parametrów systemu, chyba że operator jest specjalistą w zakresie sterowania systemem.
.
7Gdy system nie działa prawidłowo, prosimy o wezwanie specjalistów lub elektryków do konserwacji.
6.Rysunek maszyny do wiadomości:
