| Place of Origin: | China |
|---|---|
| Nazwa handlowa: | Saibo |
| Orzecznictwo: | CE/ISO |
| Model Number: | YX15-1170 |
| Minimum Order Quantity: | 1 set |
| Cena: | negotiation |
| Packaging Details: | Suitable for ocean shipment |
| Delivery Time: | 90 days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 300 sets per year |
| Product Name: | Culvert roll forming machine | Main PowerPower: | 45KW *2 |
|---|---|---|---|
| Hydraulic Power: | 30kw | Station: | About 26 stations |
| Roller material: | Gcr15 with chrome treatment | Drive: | By gear box |
| Decoiler: | 15T hydraulic with coil car | Track punching servo power: | 5.5KW |
| Shaft Diameter: | 155mm full-bodied | Forming speed: | 0-12m/min |
| Podkreślić: | Maszyna do formowania rolki Silo o średnicy 4 mm,Maszyna do tworzenia rolki silosu hydraulicznego Decoiler,Maszyna do formowania silosów hydraulicznych Decoiler |
||
Automatyczna maszyna do formowania rolek silosu z napędem z hydraulicznym systemem cięcia
1Główne specyfikacje:
| - Nie, nie. | Specyfikacja materiału | |
1 | Odpowiedni materiał | GI, MS,Q345 |
2 | Szerokość surowca | Na podstawie rozmiarów okien. |
| 3 | Gęstość | 20,0-4,0 mm |
2. Wykres przepływu procesów
Hydrauliczny odwojownik ¢Urządzenie głowicy łopaty ((Pomocne podawanie +niwelowanie) ¢Przeciąganie ¢Rolowanie maszyny ¢Rozcinanie i zbieranie drutu odpadowego ¢Serwo ruchomego przebijania ¢Rozcinanie hydrauliczne ¢Stapler
3. Specyfikacja komponentów
| 1 Rozwijanie | ||
| Funkcja | Aby rozwinąć taśmę i utrzymać wymagane napięcie tylne podczas pierwszego walcowania. | |
| Włączyć | Wyposażone w rękę hydraulicznego wsparcia, automatyczne hydrauliczne | |
| Pojemność ładowania | Maks.15 ton | |
| Numer mandry | 1 mandragora | |
| 2 Maszyna do formowania | |
| 1)Urządzenie głowicy łopaty | |
| Funkcja | Używany do otwierania głowy ocieplonej cewki, wyprostowania gięcia części i sprawiają, że głowa płyty wejść w rolce szczypce płynnie |
| Poziom wyrównania | Łącznie 5 rol, 2 górne i 3 dolne |
| Materiał z rolki wyrównawczej | 40CR, HCR50 |
| 2) Wstępne cięcie | |
| Funkcja | Pozostałe, z wyłączeniem tych objętych pozycją 9403 |
| Materiał ostrza | D2, 58-62 twardość HRC |
| 3) Główne formowanie rol | |
| Stanowisko do formowania | O...26stacje |
| Ramka główna | Zgrzewanie całego wiązki |
| Materiał walcowy | Gcr15 HRC 58-62 stopnia, całkowita obróbka końcowa |
| Średnica wału | Górny wał: Φ155 mm pełnoosobowy |
| Materiał wału | 40CR, z tłumieniem i hartowaniem |
| Wyrzucić | Na każdą stację formowania według przekładni biegów |
| Prędkość formowania | 0-12m/min; powinien być sterowany przez operatora, można go regulować na skrzynce sterującej. |
| Silnik kształtujący | 45KW*2Silnik AC |
| 3Serwo ruchome bicie | |
| Funkcja | Profil przebicia do określonej pozycji. |
| Pozostałe, o masie przekraczającej 10 kg | Perforacja arkusza po formowaniu rolki do wymaganej długości |
| Ruch uderzeniowy | Główna maszyna nie zatrzyma się podczas uderzania, uderzenie jest latać przez 11KW serwo silnik |
| Materiał formy cioskowej | D2 z obróbką cieplną 58-60° |
| 4System cięcia hydraulicznego | |
| Funkcja | Przeciąć profil do określonej długości. |
| Cięcie po formowaniu | Przeciąć arkusz po formowaniu rolki do wymaganej długości |
| Ruch cięcia | Główna maszyna zatrzyma się podczas cięcia |
| Materiał ostrza | D2 z obróbką cieplną 58-60° |
| 5 . stacker | |
| Funkcja | Po otrzymaniu produktu końcowego, wysokość może być regulowana przez hydrauliczne |
| Wielkość | 3m (długość) * 1,5m (szerokość) |

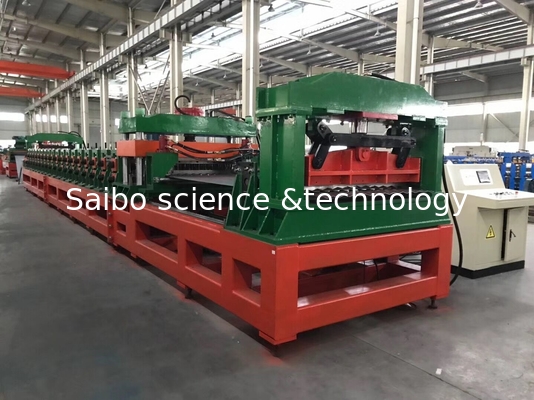

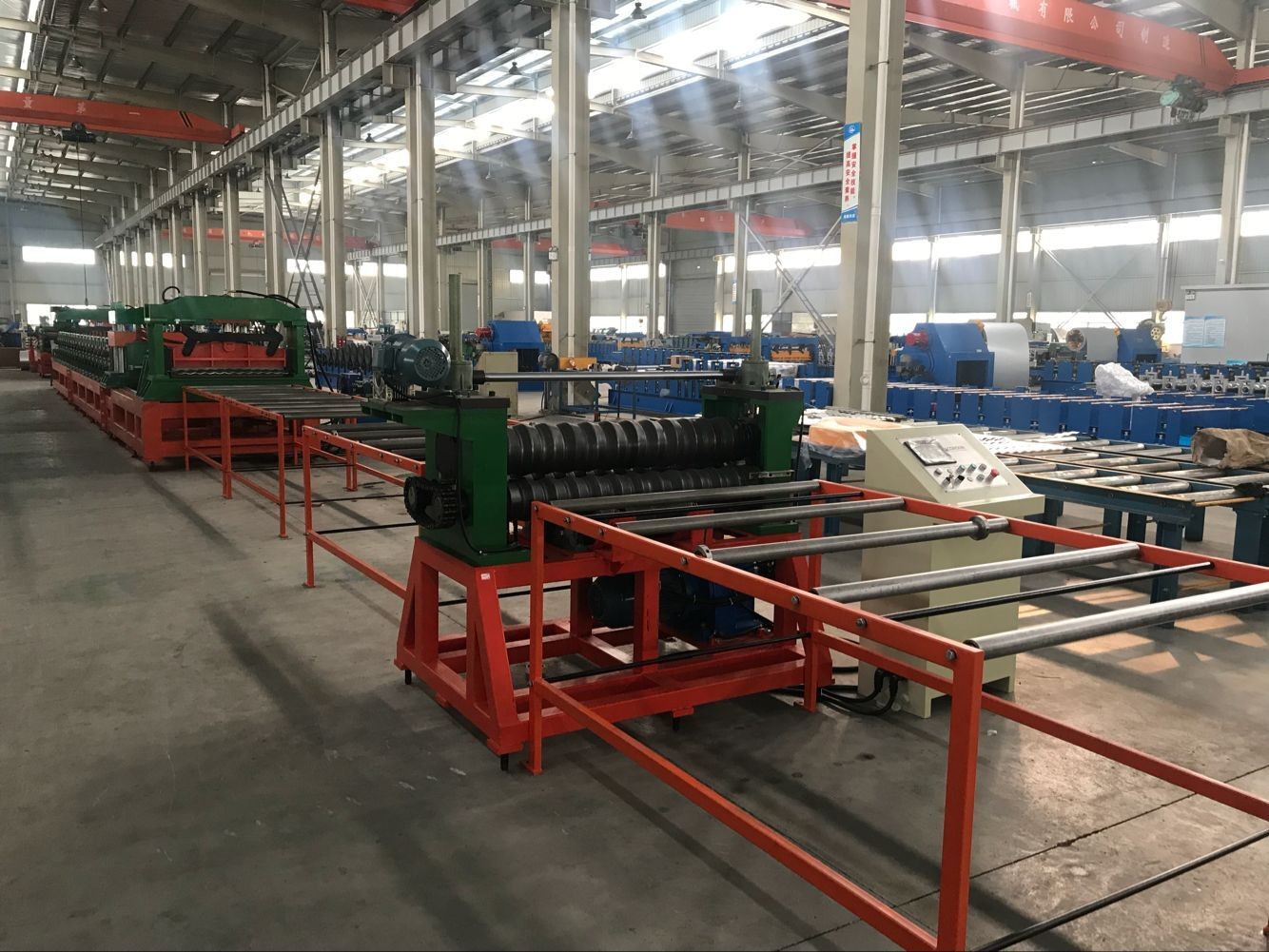

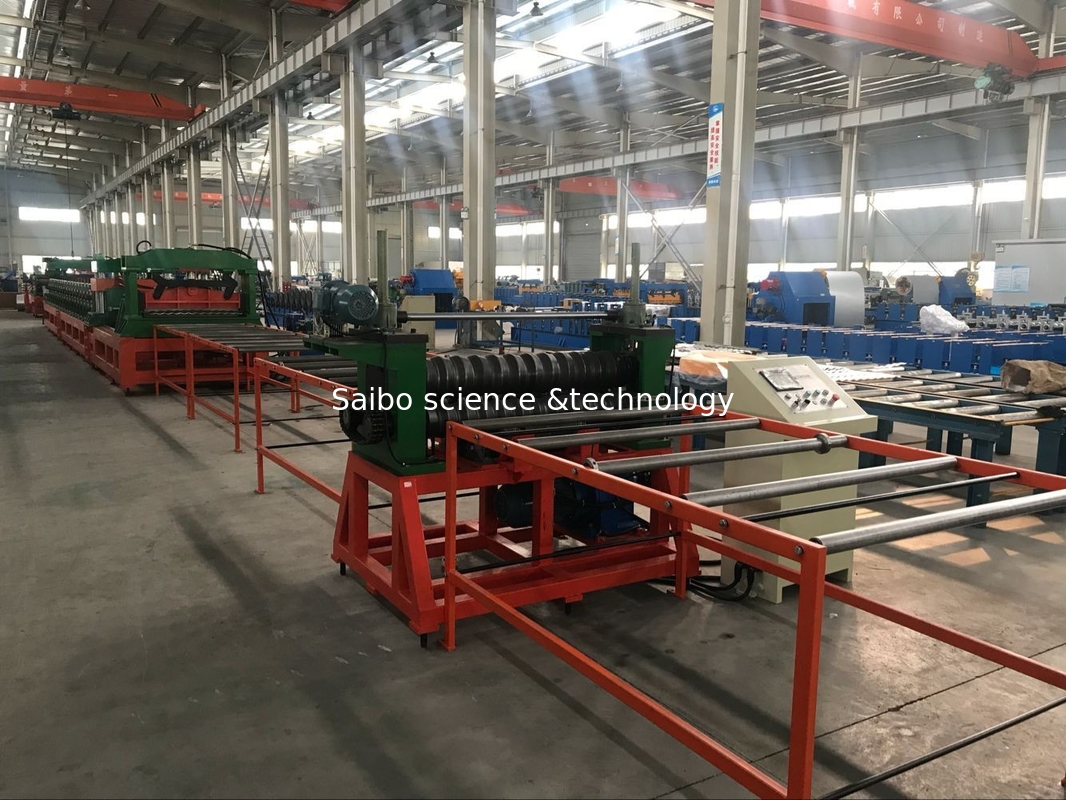

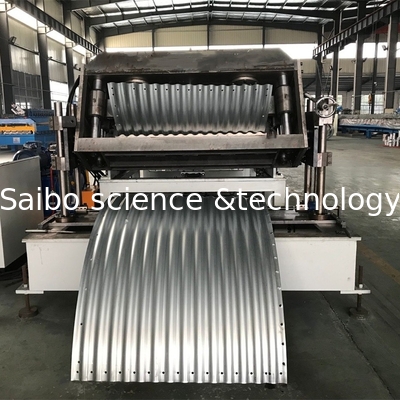

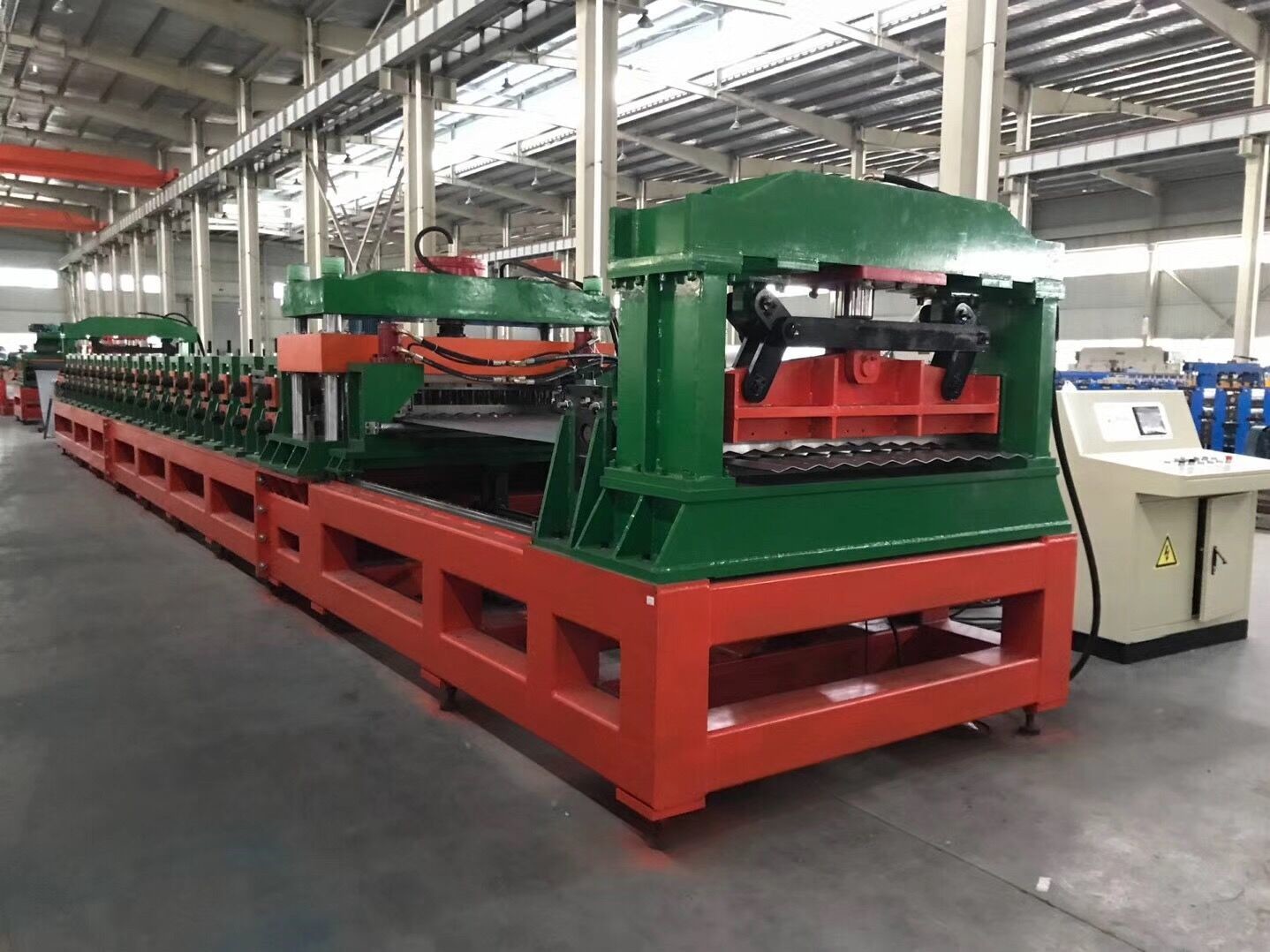

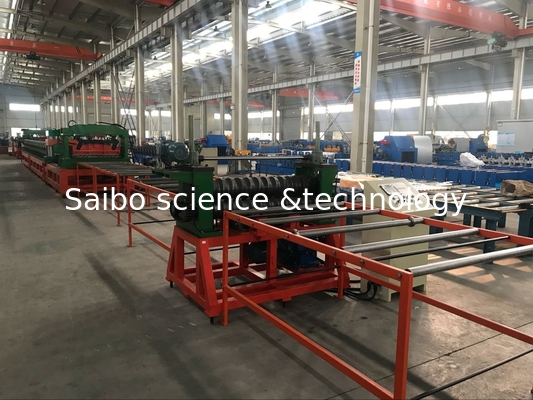

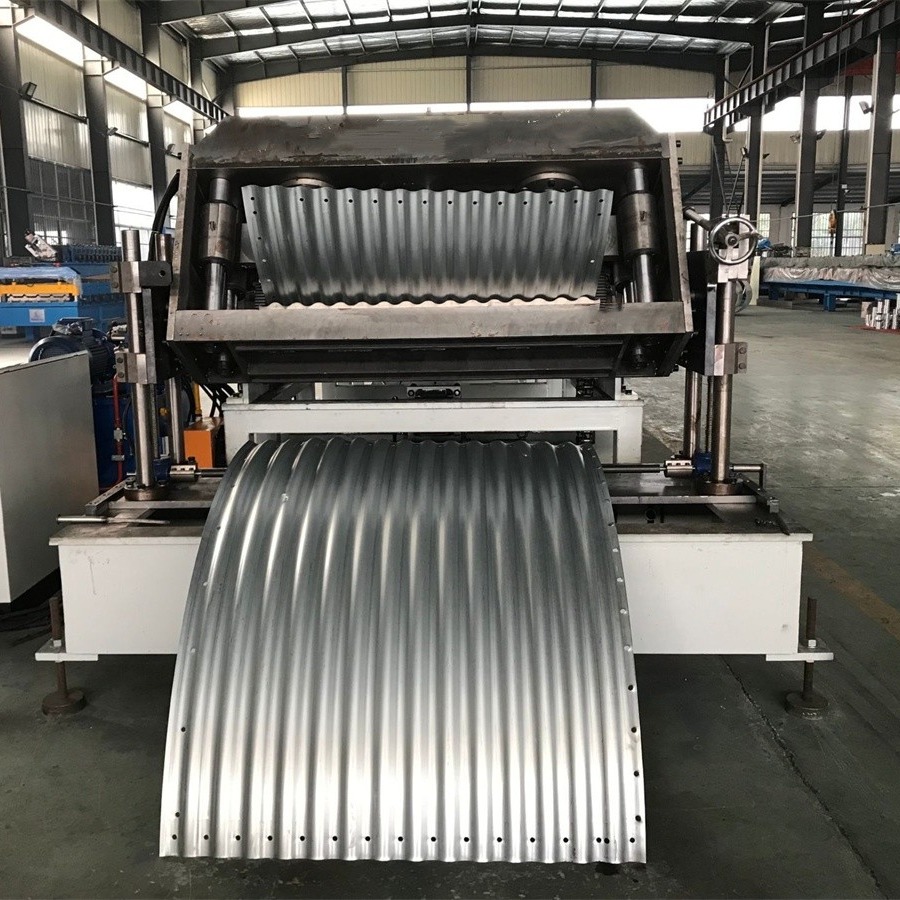

4. Zdjęcia maszynowe do odniesienia
5. Gwarancja
1: Gwarancja na nieprawidłowe działanie spowodowane wadami produkcyjnymi przez 1 rok od daty wysyłki.
2: Naprawy nie będą wykonywane bez zmian nawet w okresie gwarancji w następujących okolicznościach:
- Uszkodzenie spowodowane katastrofą naturalną
- Nieprawidłowość występuje z powodu błędu użytkownika
- Nieprawidłowość występuje z powodu modyfikacji
- usterka występuje w wyniku dalszego przemieszczania się lub przesyłania po instalacji
3:Bilet lotniczy, koszty transportu, hotel,W przypadku gdy inżynier producenta musi zostać wysłany do fabryki nabywcy w celu utrzymania maszyny w okresie gwarancji, koszty posiłków i 100$ dziennie ponoszą nabywca..
6. FQA
1) P: Czy jesteś producentem lub firmą handlową?
A: Jesteśmy producentem i firmą handlową.
2) P: Czy zapewniacie instalację i szkolenia za granicą?
O: Usługi instalacji maszyn i szkolenia pracowników za granicą są opcjonalne.
3) P: Jak wygląda wsparcie posprzedażne?
O: Udzielamy wsparcia technicznego online oraz usług zagranicznych przez wykwalifikowanych techników.
4) P: Jak działa pańska fabryka w zakresie kontroli jakości?
Odpowiedź: Nie ma tolerancji w zakresie kontroli jakości. Kontrola jakości jest zgodna z ISO9001. Każda maszyna musi przejść testy przed pakowaniem do wysyłki.
5) Jak mogę ci zaufać, że maszyny są testowane przed wysyłką?
A: 1) Nagrywamy testy wideo dla twojej referencji.
2) Zapraszamy do odwiedzenia nas i testowania maszyny przez siebie w naszej fabryce.
6) P: Czy masz tę maszynę do tworzenia rolki paneli dachowych w magazynie?
A: Nie, maszyna jest wykonana na zamówienie.
6Instalacja i szkolenie:
a. Jeśli kupujący odwiedzą naszą fabrykę i sprawdzą maszynę, nauczymy ich instalować i używać maszyny, a także szkolić pracowników / techników twarzą w twarz.
b. Bez wizyty, wyślemy Ci podręcznik użytkownika i wideo, aby nauczyć Cię instalować i obsługiwać.
C. Jeśli kupujący potrzebuje naszego technika, aby udał się do lokalnej fabryki, proszę zorganizować wyżywienie i zakwaterowanie i inne niezbędne rzeczy.
