Dobrą jakość 1,2 mm maszyna do formowania rolki z migawki dla stali

1

2

Ręczne rozwijanie

• Szerokość podawania: 350 mm
• Pojemność: 3 tony
• Ograniczenie rozszerzenia i walki: 380 mm ̇ 520 mm
• Tryb rozszerzania i walki: wewnętrzny rozszerzanie i walka ręcznie
• Sposób karmienia: ręczne
• Ilość: 1

• Zbrojone, regulowane centrum walców formowania i o wystarczającej długości, aby zapobiec bocznemu ruchowi taśmy przy wejściu do przebijania
• Przewodnik stołu wejściowego: regulowany
• Zakres szerokości wejścia:10-25 mm
• Rolety wejściowe i kierownicze: średnica 65 mm, materiał sae1045, powierzchnia chromowana
• Ilość: 1

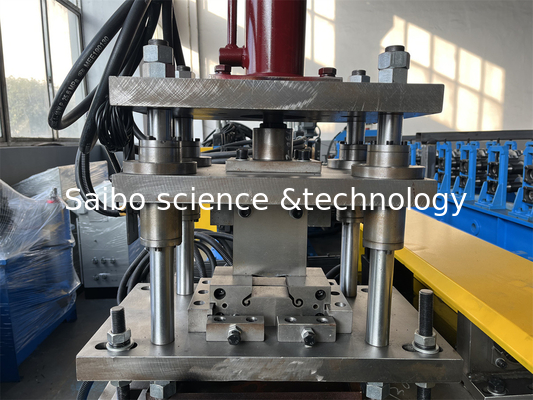

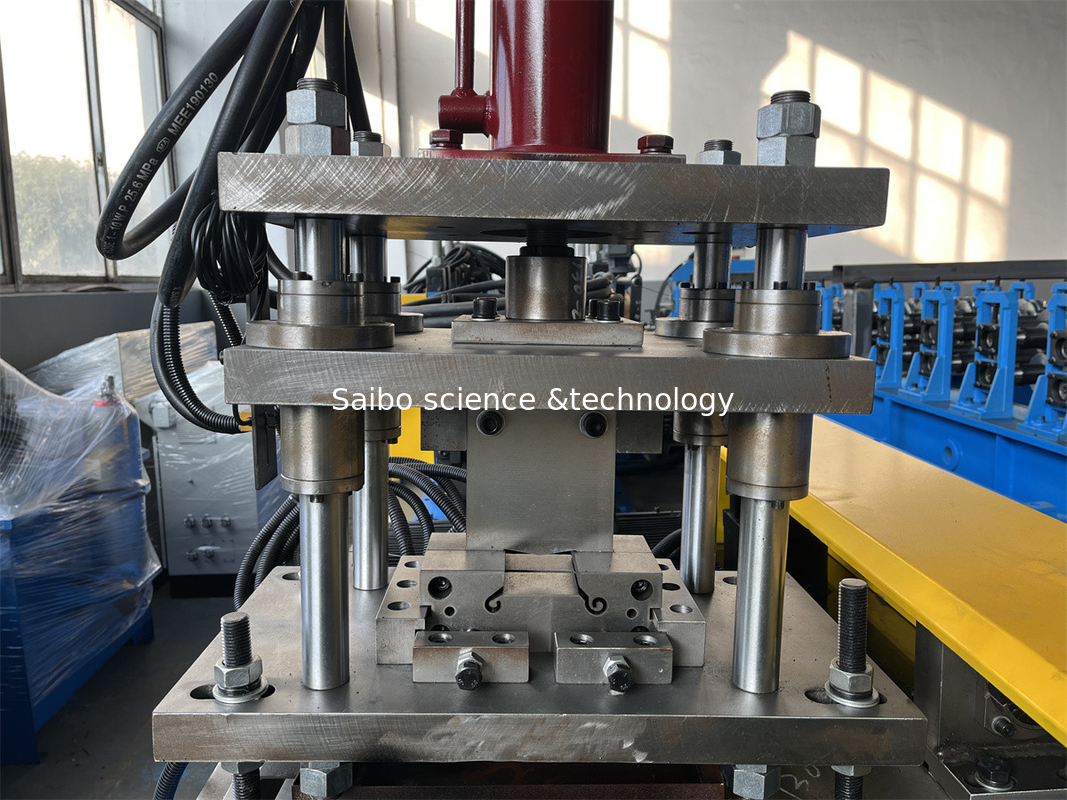

• Maszyna przyjmuje 25tonową maszynę do bicia
• Karmienie powietrzempneumatyczne

• Powietrzepneumatycznemoc: 3 kW (dostarczona przez nabywcę)
• Formy przebicia: Cr12 z obróbką cieplną

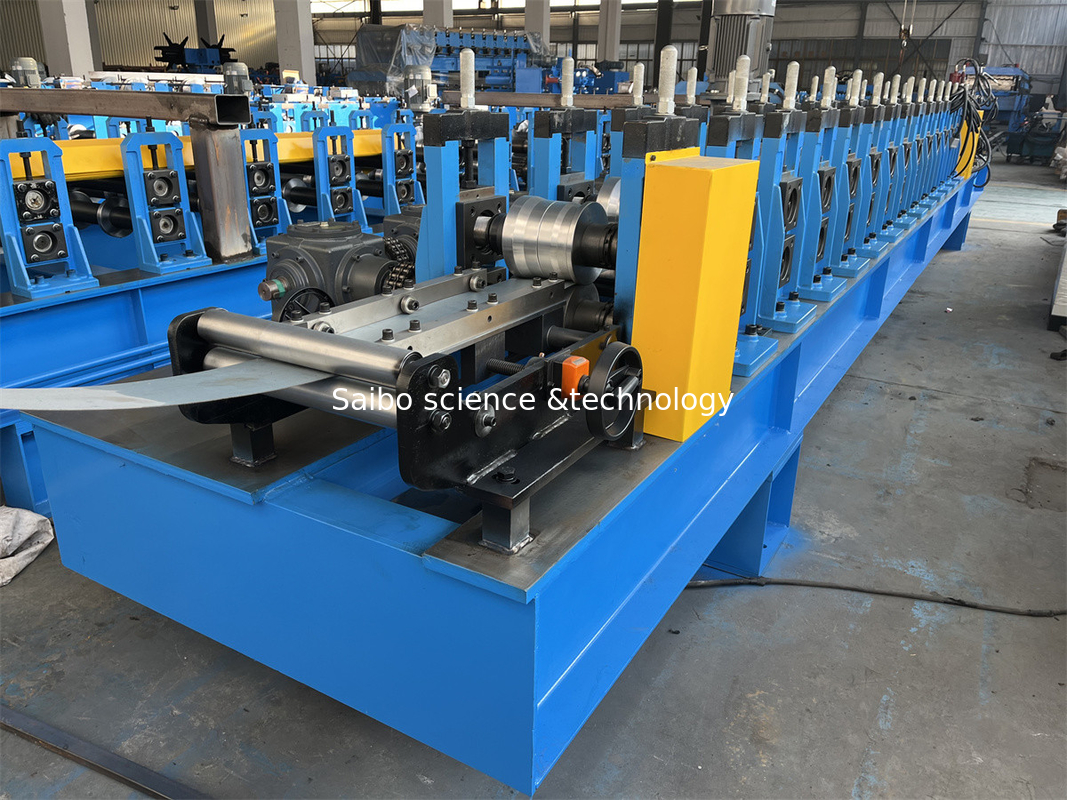

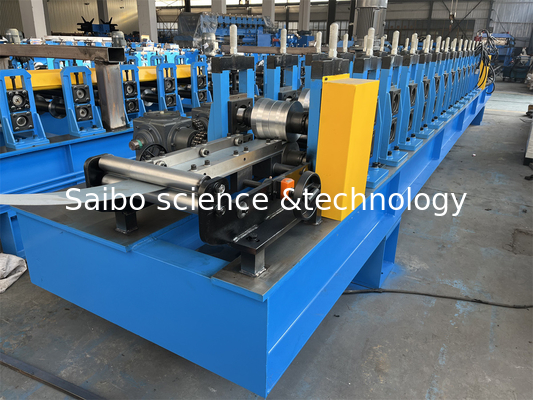

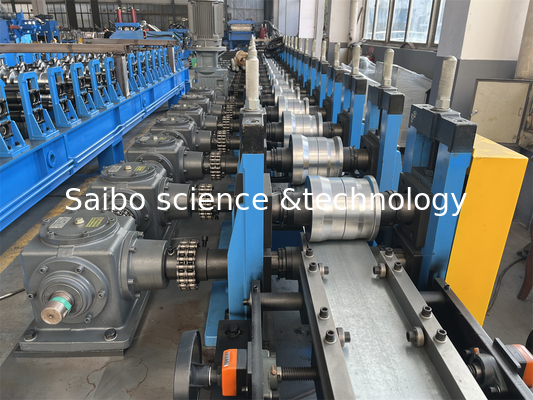

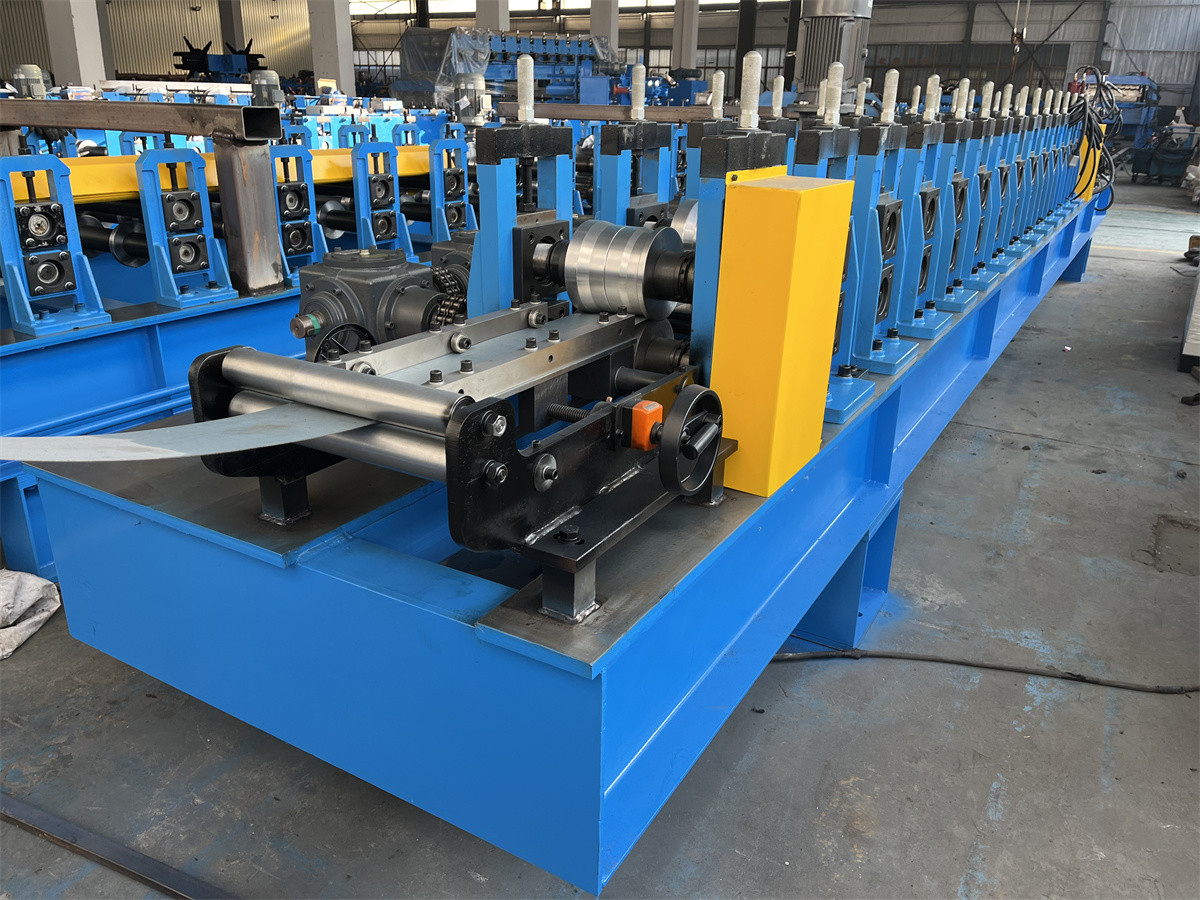

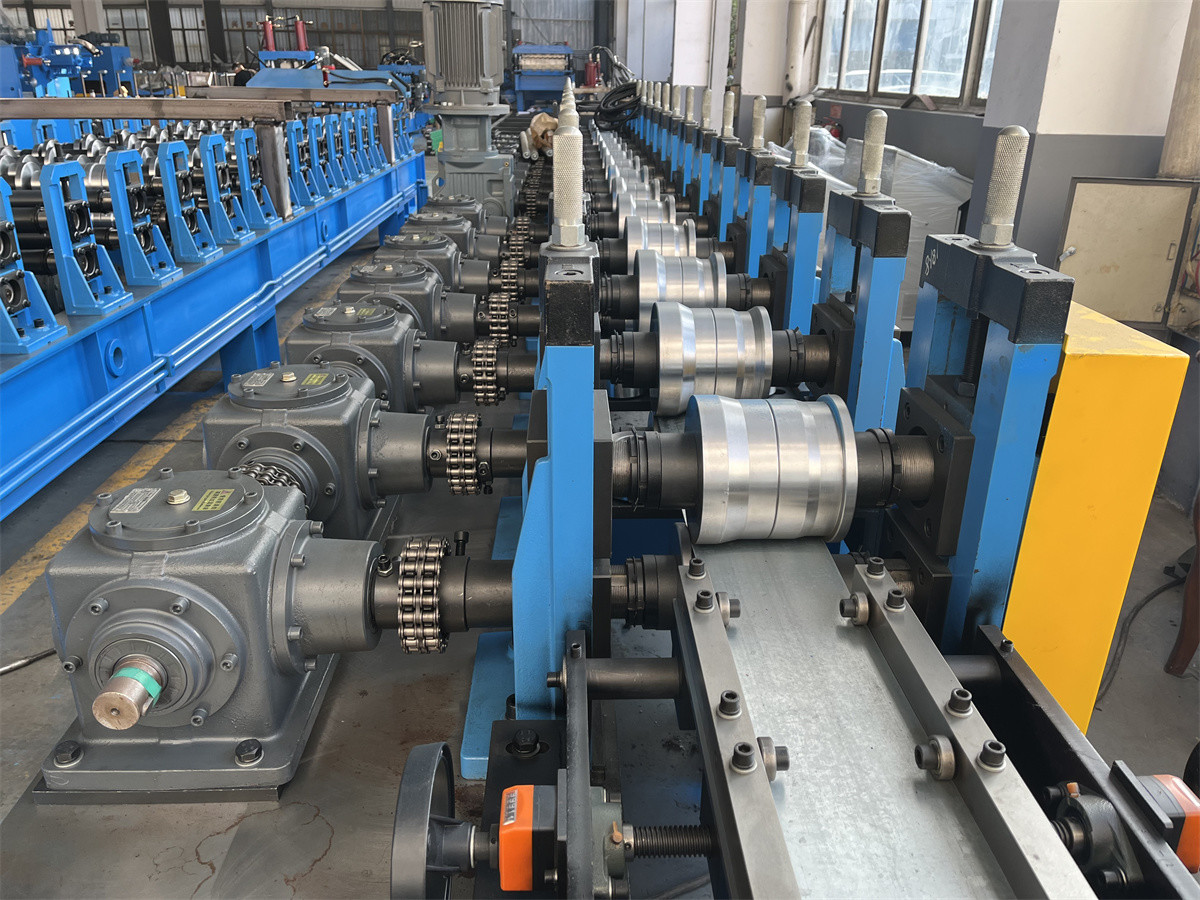

Główna maszyna do formowania rol

• Napięcie maszyny, częstotliwość, faza: 380 V, 50 Hz, 3faza
• Stacja obrotowa: 15 stacji + 1 stacja naprawy
• Materiał walcowy: GCR15, HRC 58-60
• Średnica wału: ¢75 mm Materiał: SAE1045

Struktura maszyny:

• Ramy główne spawane wiązką 350H
• Struktura maszyny: cięcie elektrody drutu
• Pojazd na bieżni

• Jedna stacja po formowaniu rolki,
• Funkcja: do przeglądu produktu końcowego w górę i w dół/po lewej i prawej stronie do prostoty
• Materiał walcowy: Materiał walcowy: GCR15 ugotowany 58°-62° wykończenie obrotowe CNC
• Regulowanie ręcznym kołem
• Ilość: 1

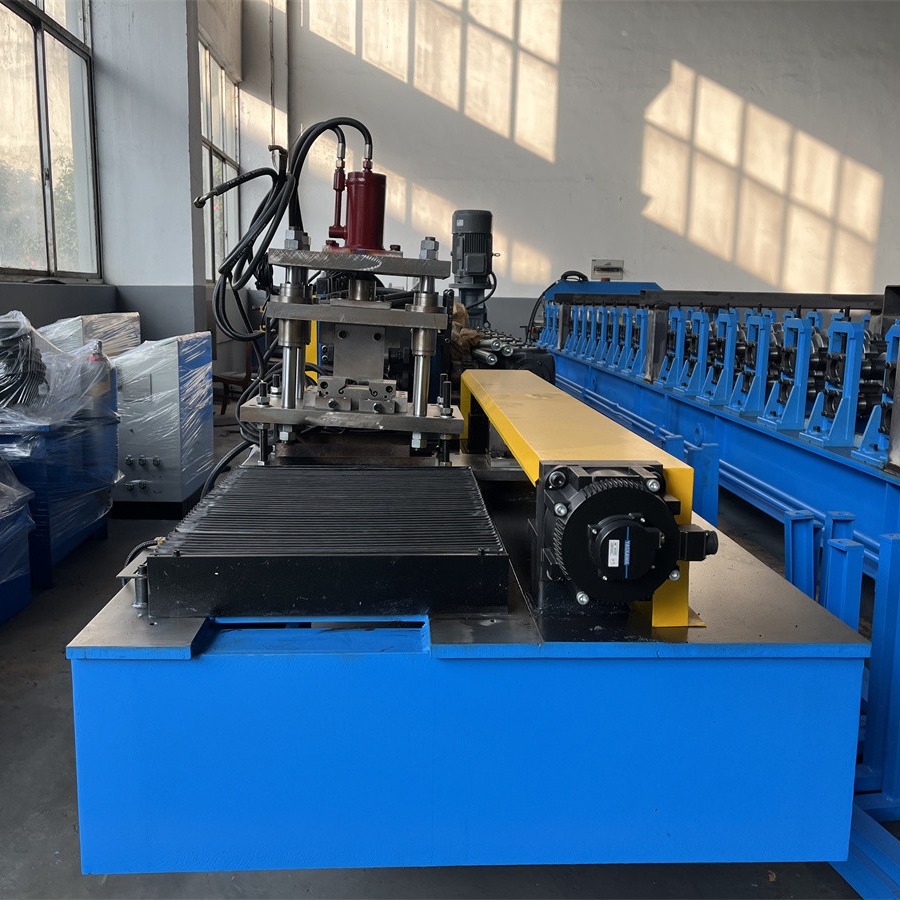

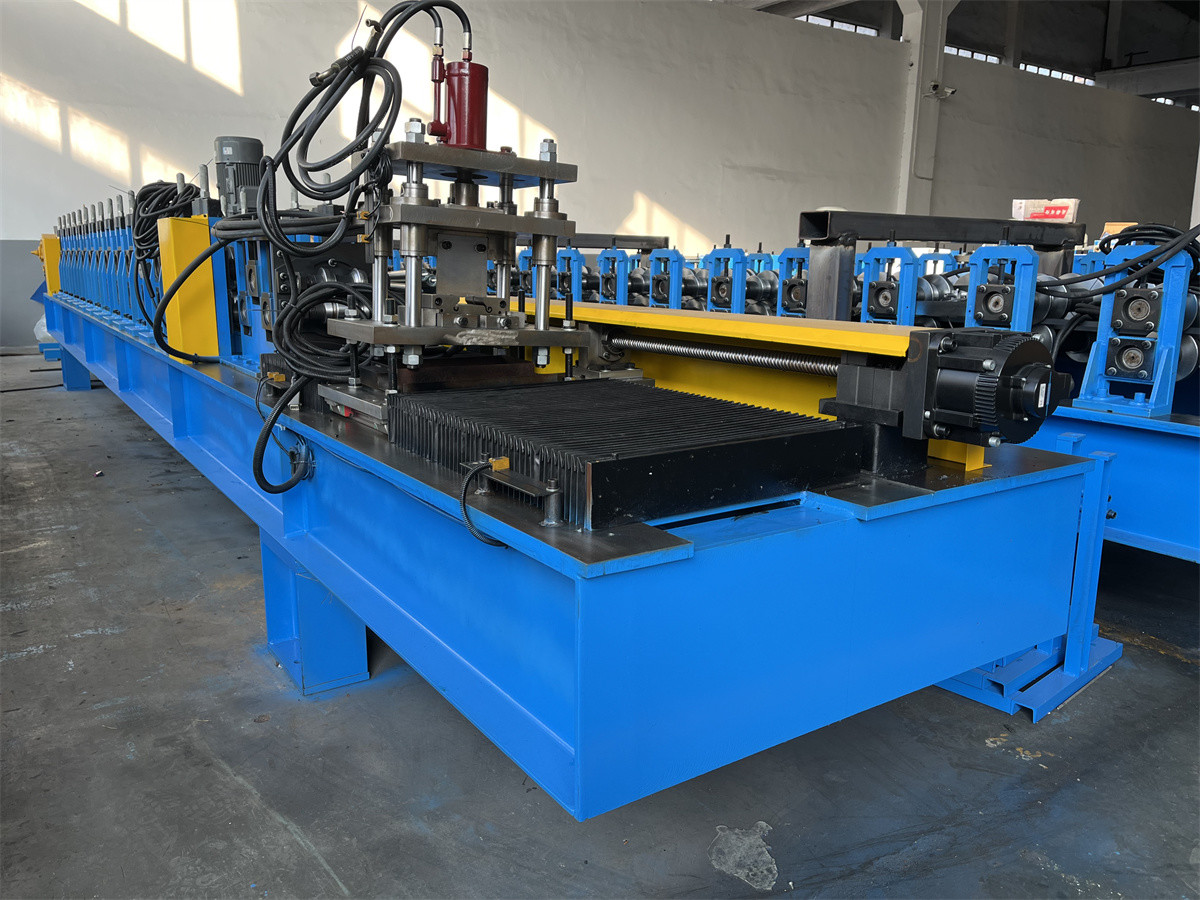

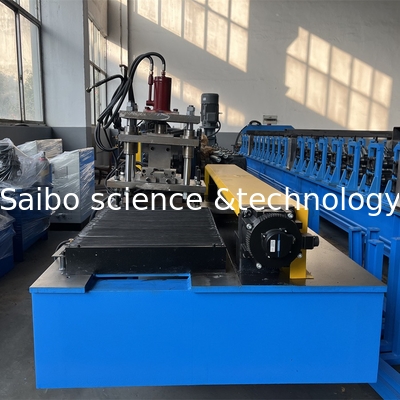

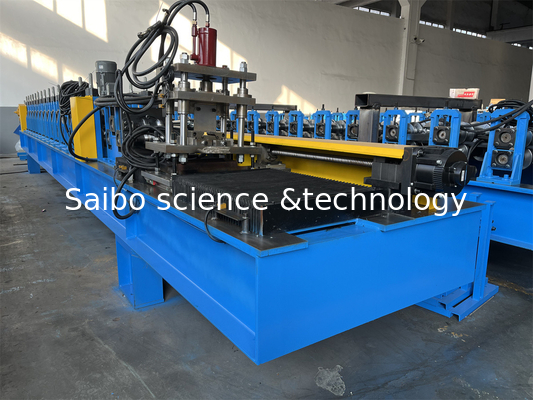

System cięcia hydraulicznego

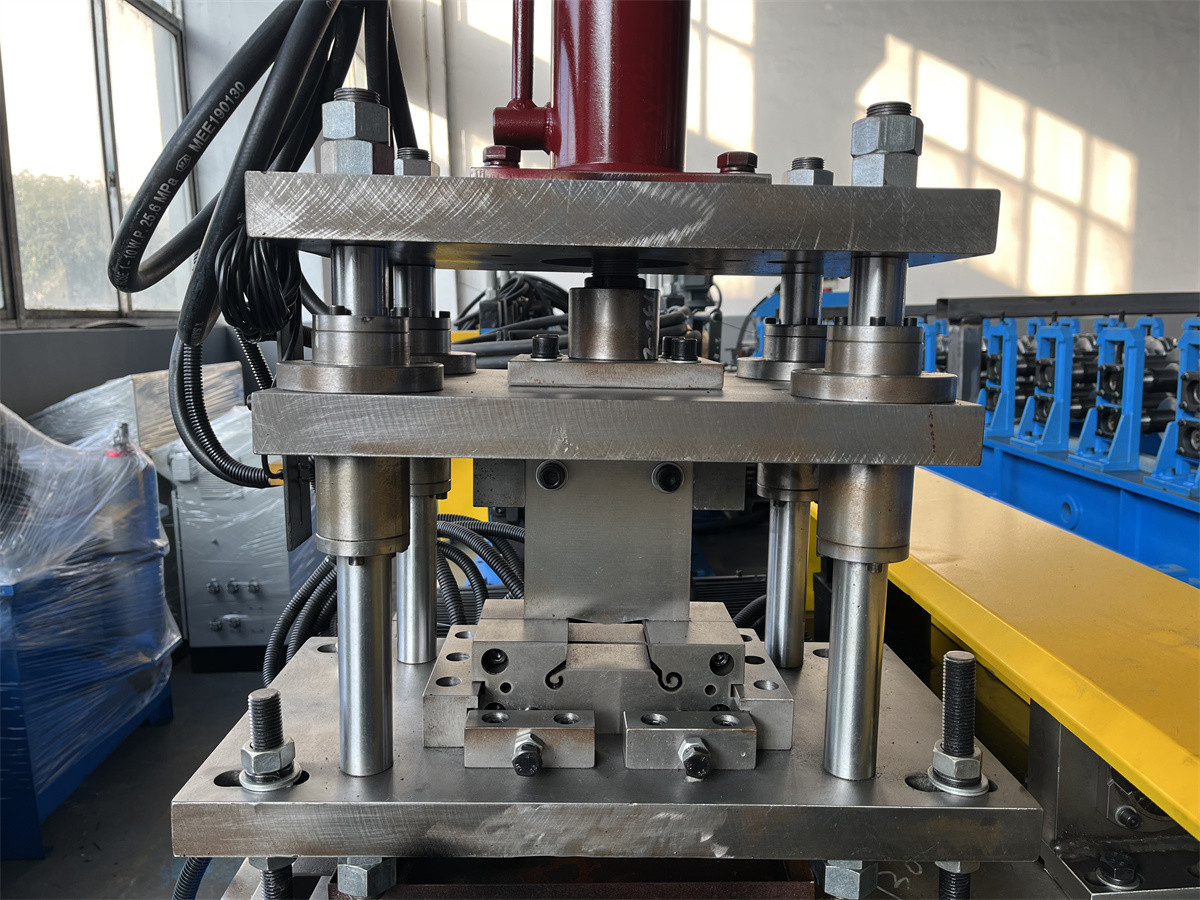

• Cięcie i bicie po formowaniu: Wyciąć arkusz po formowaniu rolki do wymaganej długości
• Materiał ostrza/formy do przebijania: twardość Cr12, 58-62 HRC
• Napęd hydrauliczny,5.5 kW
• Siła serwo toru: 2,9 kW
• Ciśnienie robocze: 12-16Mpa regulowane
• Pomiar długości: automatyczne pomiar długości kodera
• Tolerancja długości: +/- 1,5 mm dla każdego produktu końcowego

System hydrauliczny

• Moc hydrauliczna: 5,5 kW
• Ciśnienie robocze: 12-16Mpa regulowane

• Zawór magnetyczny: 1 grupa
• Olej hydrauliczny: 46# olej hydrauliczny

• Ilość:1

Komputerowa szafa sterująca

• Programowalne ustawianie długości i ilości profilu
• Język systemu operacyjnego: angielski i chiński
• napięcie, częstotliwość, faza: 380 V, 50 Hz, faza 3
• Komputer używany do sterowania długością i ilością.
• Niedokładność długości można łatwo poprawić.
• Panel sterujący: przełącznik typu przycisk i ekran dotykowy
• Jednostka długości: milimetr

Na zewnątrz stołu

• Złączone rurą stalową
• Rozmiar: około 2,0 m długości*0,8 m szerokości*0,6-1 m wysokości
• Jeden stolik z trzema rolkami
• Ilość: 3 jednostki

Części zamienne

• łożyska: 2 sztuky.
• Przełącznik ograniczający: 2 sztuky
• Relaj: 2 sztuky.
• Rurka olejowa: 1 sztukę.
• Śruby i orzechy: trochę.
• Łańcuch: 1 sztukę
• Narzędzia: klucz, klucz sześciokątny i klucz regulacyjny oraz inne narzędzia do regulacji korelacyjnej
