Napęd za pomocą maszyny do formowania rolek skrzyni biegów 1,5 mm z wykrawaniem JH21-160T

Drive By Gear Box Pedal Plate Roll Forming Machine 1.5mm With JH21-160T Punching
Drive By Gear Box Pedal Plate Roll Forming Machine 1.5mm With JH21-160T Punching Drive By Gear Box Pedal Plate Roll Forming Machine 1.5mm With JH21-160T Punching Drive By Gear Box Pedal Plate Roll Forming Machine 1.5mm With JH21-160T Punching Drive By Gear Box Pedal Plate Roll Forming Machine 1.5mm With JH21-160T Punching Drive By Gear Box Pedal Plate Roll Forming Machine 1.5mm With JH21-160T Punching
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: Saibo
Orzecznictwo: CE/ISO
Numer modelu: Płyta pedału
Minimalne zamówienie: 1 zestaw
Cena: negotiable
Szczegóły pakowania: Nadaje się do transportu morskiego
Czas dostawy: 60 dni roboczych po otrzymaniu wpłaty
Możliwość Supply: 300 zestawów rocznie
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Nazwa produktu: Maszyna do formowania rolek pedałów Moc: około 55KW
Grubość stali: 1,0-1,5 mm Odwijak: 10T hydrauliczny
Stacja: Około 20 stacji Materiał rolki: Chromowana powierzchnia Gcr15 o twardości 58-62 stopni
Prowadzić: Skrzynia biegów Materiał: Stal walcowana na zimno
Wykrawarka: JH21-160T
Podkreślić:

Maszyna do formowania rolek pedałów skrzyni biegów

,

maszyna do formowania rolek płyt JH21-160T

,

maszyna do formowania rolek płyt pedałów 1

opis produktu

Maszyna do formowania rolek płyt pedałów



1. Główna specyfikacja

NIE Specyfikacja materiału

1



 Odpowiedni materiał Stal walcowana na zimno, Q235, Q345

2



 Szerokość surowca Na podstawie rozmiarów płatwi.
3 Grubość 1,5 mm



2.Specyfikacja komponentów

NIE   Specyfikacja techniczna i uwaga
1

Zwijarka hydrauliczna




  • Szerokość podawania: 600mm
  • Wydajność: 5 ton
  • Średnica wewnętrzna: 460-560 mm
  • Maksymalna średnica zewnętrzna: 1500 mm
  • Umieszczenie cewki w uchwycie cewki: podnośnik hydrauliczny
  • Prędkość robocza: regulowana w zakresie 0-20 m/min
  • Moc silnika głównego: silnik prądu przemiennego o mocy 5,5 kW
  • Moc hydrauliczna: 4kw
  • Prędkość kontrolowana przez przetwornicę częstotliwości
  • Kolor niebieski
  • Ilość: 1
2



Część poziomująca




  • Rolka poziomująca: górna to 3 rolki, dolna to 4 stacje (w sumie to 7 stacji)
  • Moc: 5,5 kW
3





Maszyna do podawania i wykrawania serwomechanizmu





  • Serwomaszyna:

  • Maszyna przyjmuje maszynę do podawania i wykrawania serwomechanizmu, aby zapewnić wysoką prędkość i dokładność
  • Marka serwa: YASKAWA
  • Moc serwa: 2,9 kW

  • Maszyna wykrawająca:

  • Wykrawarka o nośności 160T
  • Model wykrawarki: JH-21-160
  • Wykrawarka przyjmuje kontynuację wykrawania
  • Prędkość: 25 razy /MIN
  • Marka wykrawarki: Yang Li

  • Szczegóły technologiczne formy wykrawającej:

    Materiał formy do wykrawania: Cr12 z obróbką cieplną
4

Wykrawanie hydrauliczne




  • Odległość wykrawania odbywa się za pomocą sterowania PLC
  • Wykrojnik:D2 o HRC 58-62°
5

Główna maszyna




  • Stacja rolkowa: 25 stacji
  • Materiał walca: stal Gcr15, hartowana, HRC55-58°
  • Materiał wału głównego: 45﹟wałek ze stali kutej o średnicy: Ф76mm
  • Moc główna: 15KW
  • Zmień rozmiar, wyreguluj rozpórkę rolkową i zmień matrycę tnącą
  • Aby uniknąć wypadków, części napędzane zostaną osłonięte osłoną ochronną
  • Napięcie, częstotliwość, faza: 380 V, 50 Hz, 3 fazy
6

Hydrauliczny system cięcia









  • Maszyna przyjmuje hydrauliczny system cięcia końcowego, cięcie skręcające pod kątem 45 °.
  • Moc cięcia hydrauliczna 7,5 kW
  • Cięcie po uformowaniu: Po uformowaniu rolki przytnij arkusz do wymaganej długości
  • Ruch cięcia: Główna maszyna zatrzyma się podczas cięcia, po ruchu maszyna będzie kontynuować automatycznie.
  • Materiał ostrza: Cr12 z obróbką cieplną 58-60°. 2 zestawy noży
  • Pomiar długości: Automatyczny pomiar długości
  • Tolerancja długości: 3000mm+/- 1,5mm






8

Szafka sterownicza komputera









  • Programowalne ustawienie długości i ilości profili
  • Język systemu operacyjnego: angielski i chiński
  • Komputer używany do kontrolowania długości i ilości.Maszyna automatycznie przytnie odpowiednią długość i zatrzyma się po osiągnięciu wymaganej ilości
  • Niedokładność długości można łatwo skorygować.
  • Marka sterownika PLC: Panasonic
9

Poza stołem




  • Połączone stalową rurką
  • Rozmiar: około 2,0 m długości * 0,8 m szerokości * 0,6-1 m wysokości
  • Jeden stół zewnętrzny z trzema rolkami podporowymi
  • Ilość: 2 sztuki







3. Rysunek profilu:

Napęd za pomocą maszyny do formowania rolek skrzyni biegów 1,5 mm z wykrawaniem JH21-160T 0




4.Schemat przebiegu procesu



Hydrauliczna rozwijarka 5T — spłaszczanie — serwopodawanie i wykrawanie — wykrawanie hydrauliczne — formowanie rolek — wycinanie hydrauliczne — stół

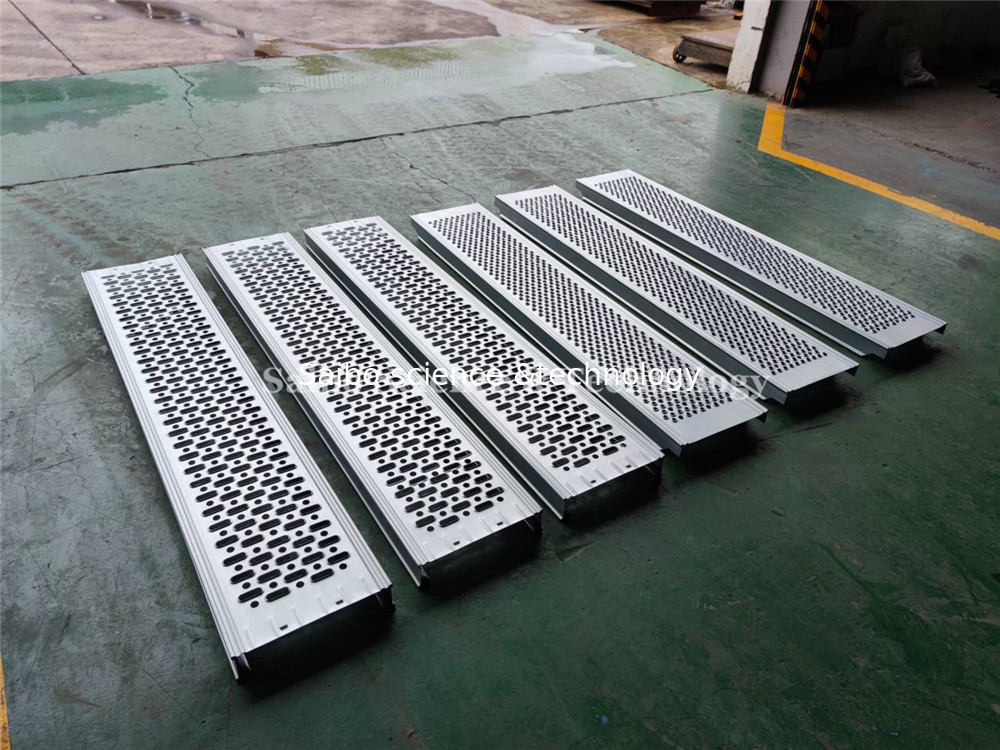

5. Zdjęcia maszyn w celach informacyjnych

Napęd za pomocą maszyny do formowania rolek skrzyni biegów 1,5 mm z wykrawaniem JH21-160T 1

Napęd za pomocą maszyny do formowania rolek skrzyni biegów 1,5 mm z wykrawaniem JH21-160T 2



6. Gwarancja

  • Gwarancja:1 rok gwarancji od daty wysyłki
  • Gwarancja:

1: Gwarancja na awarie spowodowane wadami produkcyjnymi przez 1 rok od daty wysyłki.Naprawy zostaną wykonane bezpłatnie.

2: Naprawy nie będą wykonywane bez zmian nawet w okresie gwarancyjnym w następujących okolicznościach

- Uszkodzenia powstają w wyniku klęski żywiołowej

- Występuje awaria z powodu błędu użytkownika

- Wadliwe działanie wynika z modyfikacji

- Awaria występuje w wyniku dalszego przemieszczania lub transportu po instalacji

3: Bilet lotniczy, koszty transportu, hotel, posiłki i 100 $ dziennie zostaną na konto kupującego, jeśli inżynier producenta będzie musiał zostać wysłany do fabryki kupującego w celu konserwacji maszyny w okresie gwarancyjnym.
