ASTM1045 Kolorowa stalowa dwuwarstwowa rolka do paneli

Podstawowe informacje

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	Saibo
Orzecznictwo:	CE/ISO
Numer modelu:	YX19-76-684

Minimalne zamówienie:	1 zestaw
Cena:	negotiable
Szczegóły pakowania:	Nadaje się do transportu morskiego
Czas dostawy:	70 dni roboczych po otrzymaniu wpłaty
Zasady płatności:	T/T lub L/C
Możliwość Supply:	300 zestawów rocznie

Najlepsza cena Skontaktuj się teraz

Szczegóły informacji

Nazwa produktu:	Maszyna do formowania rolek falistych	Moc:	7,5 kW + 4 kW
Rozmiar płatwi:	YX19-76-684	Grubość stali:	0,3-0,8 mm
Rozwijak:	C	Stacja:	Około 16 stacji
Materiał rolki:	ASTM1045 chromowana powierzchnia z chromem	Pojemnik:	20GP
Podkreślić:	Kolorowa stalowa rolka do rolek , ASTM1045 do rolek panelowych , ASTM1045 do walcowania na rąbek stojący

opis produktu

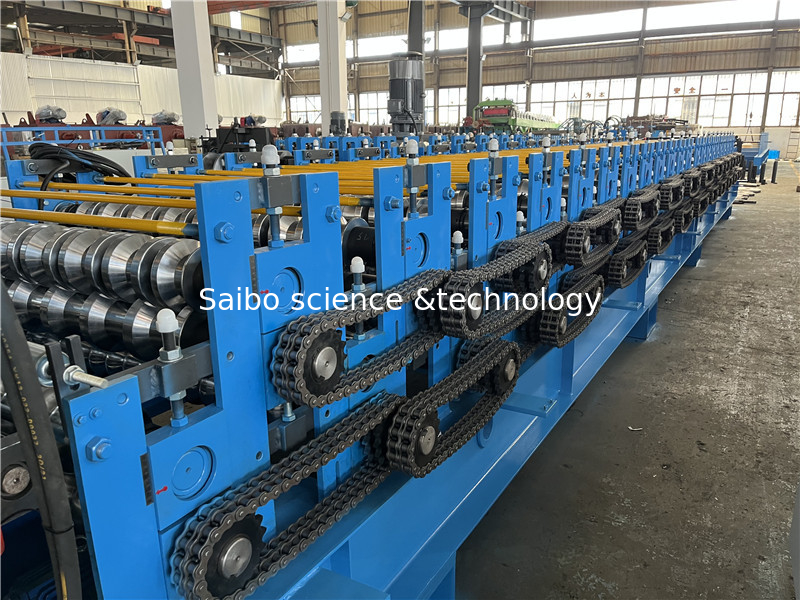

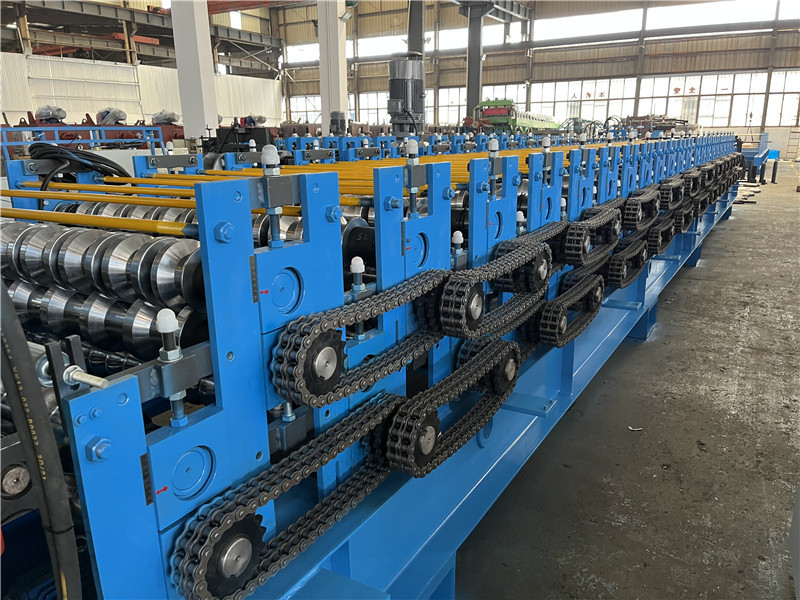

Kolorowa stalowa metalowa dach i panel ścienny Dwuwarstwowa linia maszyn do formowania rolek

YX19-76-684 Maszyna do formowania rolek falistych

1. Specyfikacja materiału

1	Odpowiedni materiał	PI/ PPGI
2	Szerokość surowca	845 mm
3	Grubość	0,3-0,8 mm

2. Szczegółowe parametry maszyny

1	Maszyna do formowania rolek	YX19-76-684
2	Struktura maszyny	Struktura płyty ściennej
3	Całkowita moc	Moc silnika-7,5kw Moc hydrauliczna-4kw
4	Stacje rolkowe	Około 16 stacji
5	Wydajność	0-20m/min
6	Układ napędowy	Łańcuchem
7	Średnica wału	Wał pełny ￠70 mm
8	Napięcie	380 V 50 Hz 3 fazy (dostosowane)
9	Kolor Maszyna	Bule i żółty
10	Dostarcz czas	60 dni
11	Warunki płatności	30% T/T 70% zapłać przed wysyłką

3. Rysunek profilu

ASTM1045 Kolorowa stalowa dwuwarstwowa rolka do paneli 0

4. Wykres przebiegu procesu

Ręczny odwijak — formowanie rolkowe — cięcie — stół wyjściowy

ASTM1045 Kolorowa stalowa dwuwarstwowa rolka do paneli 1

5. Specyfikacja komponentów

(1) Odwijak elektryczny 5T

Szerokość podawania: 1000mm
Zdolność: 5 ton
Średnica wewnętrzna: 500-590 mm
Maksymalna średnica wyjściowa: 1500mm
Tryb rozwijania i walki: wewnętrzna ekspansja i walka ręcznie
Sposób zasilania: silnik 5,5kw

(2)Główna maszyna do formowania rolek

Materiał rolki: chromowana powierzchnia ASTM1045 z chromem
Średnica wału: ￠70mm materiał: SAE1045 z hartowaniem i odpuszczaniem

(3) Struktura maszyny

Rama główna spawana wiązką 350H
Struktura maszyny: płyta ścienna

(4)Hydrauliczny system cięcia

Cięcie po uformowaniu: Dotnij arkusz po uformowaniu rolki na wymaganą długość
Materiał ostrza: Cr12, twardość 58-62 HRC
Moc cięcia przez hydraulikę, 4KW
Ciśnienie robocze: 12Mpa regulowane
Pomiar długości: automatyczny pomiar długości enkodera
Tolerancja długości: +/- 1,5mm dla każdej sztuki produktu końcowego

(5) Komputerowa szafa sterownicza

Programowalne ustawienie długości i ilości profili
Język systemu operacyjnego: angielski i chiński
Komputer używany do kontrolowania długości i ilości.Maszyna automatycznie przytnie długość i zatrzyma się po osiągnięciu wymaganej ilości

PLC: Panasonic lub klientyzacja
Ekran dotykowy: MCGS
Falownik: YASKAWA
