12 Mpa Regulowana maszyna do formowania na zimno Maszyna do podawania ręcznego z 3 grupami elektrozaworu

Podstawowe informacje
Miejsce pochodzenia: CHINY
Nazwa handlowa: Saibo
Orzecznictwo: CE/ISO
Numer modelu: FS-TOP I BOTT 3-8IN (ISO)
Minimalne zamówienie: 1 zestaw
Cena: negotiation
Szczegóły pakowania: Nadaje się do transportu oceanicznego
Czas dostawy: 60 dni roboczych po otrzymaniu depozytu
Możliwość Supply: 300 zestawów rocznie
Szczegóły informacji
Nazwa produktu: FS-TOP AND BOTTOM 3-8IN (ISO) Maszyna do formowania rolek Moc: 5,5kW serwosilnika + 5,5kW
Grubość stali: 0,7-1,0 mm Odpowiedni materiał: Stal ocynkowana 195-235Mpa
Struktura maszyny: Konstrukcja tnąca z drutem elektrodowym Napęd: Skrzynia biegów
Średnica wału: ¢ 56 mm pełny wał Napięcie: 380 V 50Hz 3 fazy (dostosowane)

opis produktu

Główna specyfikacja

Nie Specyfikacja materiału

1

Odpowiedni materiał Stal galwanizowana

2

Szerokość surowca Na podstawie rysunku profilu
3 Grubość 0,7-1,0 mm

Rysunek profilu:

Schemat przebiegu procesu

Ręczny stół do formowania z rozwijaną rolką - prostowanie i wycinanie

Szczegółowe parametry maszyny:

1 Struktura maszyny Struktura tnąca z drutem elektrodowym,
2 Całkowita moc

Moc silnika - 5,5 kW, silnik servo

Moc hydrauliczna - 5,5 kW

3 Stacje rolkowe Około 11 stacji + jedna stacja do naprawienia
4 Wydajność 0-15 m / min
5 System napędowy Przez napęd skrzyni biegów
6 Średnica wału ¢ 56 mm pełny wał

7

Napięcie 380 V 50Hz 3 fazy (dostosowane)

Specyfikacja komponentów

(1) 3T Instrukcja Un-coiler

  • Szerokość podawania: 350 mm
  • Zdolność: 3 ton
  • Ograniczenie ekspansji i walki: 380mm-520mm
  • Tryb ekspansji i walki: wewnętrzna ekspansja i walka ręczna
  • Sposób karmienia: ręczny

(2) Główna maszyna do formowania rolek

  • Materiał rolki: ASTM1045 chromowana powierzchnia z chromem
  • Średnica wału: ¢ 56mm materiał: SAE1045 z odpuszczaniem
  • Aby uniknąć wypadków, napędzane części będą pokryte pokrywą ochronną
  • Przez napęd skrzyni biegów

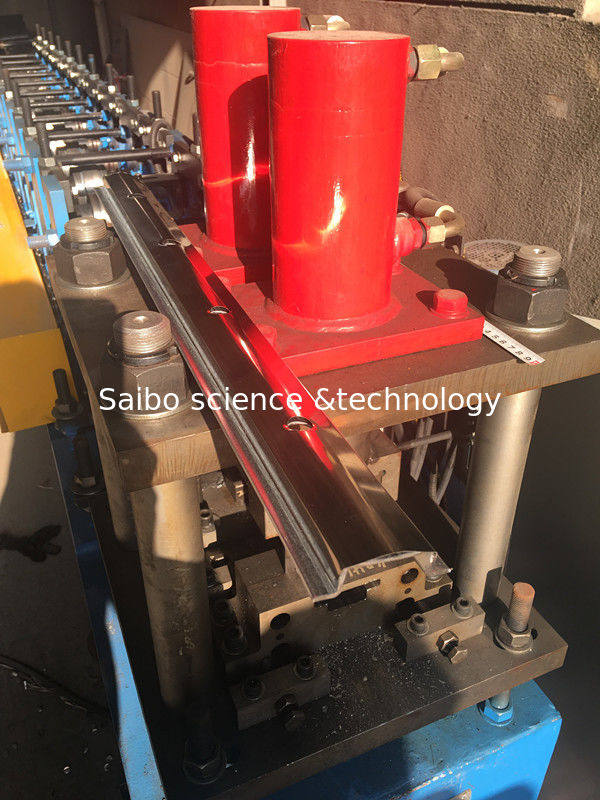

(3) Hydrauliczny system dziurkowania i cięcia

  • Cięcie i wykrawanie po formowaniu: przebij i odetnij arkusz po uformowaniu rolki na wymaganą długość
  • Materiał ostrza: twardość Cr12, 58-62 HRC
  • Moc cięcia hydraulicznego, 5,5 kW
  • Ciśnienie robocze: 10-12Mpa regulowane
  • Pomiar długości: Automatyczny pomiar długości enkodera

(4) Układ hydrauliczny

  • Moc hydrauliczna: 5,5 kW
  • Ciśnienie robocze: regulacja 12Mpa
  • Zawór elektromagnetyczny: 3 grupy
  • Olej hydrauliczny: 46 # oleju hydraulicznego

(5) Tabela wyjściowa

  • Połączenie za pomocą stalowej rury
  • Rozmiar: około 2,0 m długości * 0,8m szerokości * 0,6-1mhigh
  • Jeden stół z trzema rolkami podporowymi
  • Ilość: 2 sztuki
