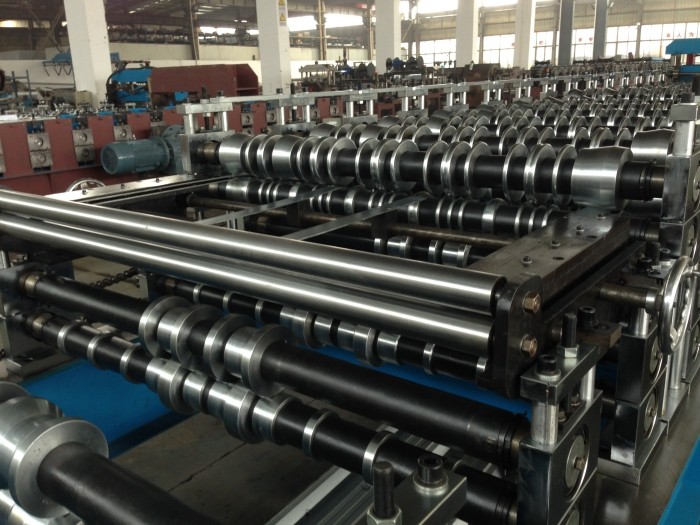

Blacha dachowa dwuwarstwowa Maszyna do formowania walców za pomocą łańcuchowego rozdrabniacza hydraulicznego

Podstawowe informacje
Miejsce pochodzenia: CHINY
Nazwa handlowa: Saibo
Orzecznictwo: CE/ISO
Numer modelu: YX24-183-1100 / YX10-111-1110
Minimalne zamówienie: 1 zestaw
Cena: negotiation
Szczegóły pakowania: Nadaje się do transportu oceanicznego
Czas dostawy: 70 dni roboczych po otrzymaniu wpłaty
Zasady płatności: T/T lub l/c
Możliwość Supply: 300 zestawów rocznie
Szczegóły informacji
Nazwa produktu: Maszyna do formowania zwojów dwuwarstwowych Moc: 7,5 kW + 5,5 kW
Rozmiar płatwi: YX28-193-772 / YX37-170-680 Grubość stali: 0,3-0,7 mm
Rozwijak: Hydrauliczne Stacja: Warstwa górna: 11 stacji; Dolna warstwa: 18 stacji
Materiał rolki: ASTM1045 chromowana powierzchnia z chromem Wydajność: Warstwa wierzchnia: 2-4 m / min; Zaliczka: 0-15 m / min

opis produktu

Maszyna do formowania zwojów dwuwarstwowych

1. Specyfikacja materiału

1 Odpowiedni materiał PI / PPGI
2 Szerokość surowca 1250 mm
3 Grubość 0,3-0,7 mm


2. Szczegółowe parametry maszyny

1

Maszyna do formowania rolek

YX24-183-1100 / YX10-111-1110
2

Struktura maszyny

Prowadź strukturę słupów
3 Całkowita moc

Moc silnika - 7,5 kW

Moc hydrauliczna - 5,5 kW

4

Stacje rolkowe

Warstwa górna - 11 stacji

Down-18 stacji

5

Wydajność

Warstwa wierzchnia - 2-4 m / min

Dolna warstwa-0-15m / min

6

System napędowy

Według łańcucha
7

Średnica wału

¢ Wał 70 mm
8

Napięcie

380 V 50Hz 3 fazy (dostosowane)
9

Kolor maszyny

Bule i żółty
10

Dostarcz czas

70 dni
11

Warunki płatnośći

30% T / T 70% zapłacić przed wysyłką

3. Rysowanie profilu

Up Layer

Down Layer

4. Wykres przebiegu procesu

Hydrauliczny stół do formowania z rozkruszeniem walcowym

5. Specyfikacja komponentów

(1) 5T Zwijacz hydrauliczny

  • Szerokość podawania: 1250 mm
  • Zdolność: 10 ton
  • Średnica wewnętrzna: 470-520 mm
  • Maksymalna średnica zewnętrzna: 1500 mm
  • Prędkość robocza: regulacja 0-20 m / min
  • Moc silnika głównego: silnik AC 7,5 kW
  • Moc hydrauliczna: 5,5 kW

(2) Główna maszyna do formowania rolek

  • Materiał rolki: SAE1045 chromowana powierzchnia z chromem
  • Średnica wału: ¢ 70mm materiał: SAE1045 z hartowaniem i odpuszczaniem

(3) Struktura maszyny

  • Rama główna poprzez spawanie wiązką 350H
  • Budowa maszyny: kolumna prowadząca

(4) Hydrauliczny system cięcia

  • Cięcie po uformowaniu: pociąć arkusz po uformowaniu rolki na wymaganą długość
  • Materiał ostrza: twardość Cr12, 58-62 HRC
  • Moc cięcia hydraulicznego, 5,5 kW
  • Ciśnienie robocze: regulacja 12Mpa
  • Pomiar długości: Automatyczny pomiar długości enkodera
  • Tolerancja długości: +/- 1,5 mm dla każdego produktu końcowego wyrobu

(5) Komputerowa szafa sterownicza

  • Programowalne ustawienie długości i ilości profili
  • Język systemu operacyjnego: angielski i chiński
  • Komputer używany do kontrolowania długości i ilości. Maszyna automatycznie przycina na długość i zatrzymuje się po osiągnięciu wymaganej ilości
  • PLC: Panasonic lub klientizacja
